Pozycjoner wideł ZVP-H

Opis produktu

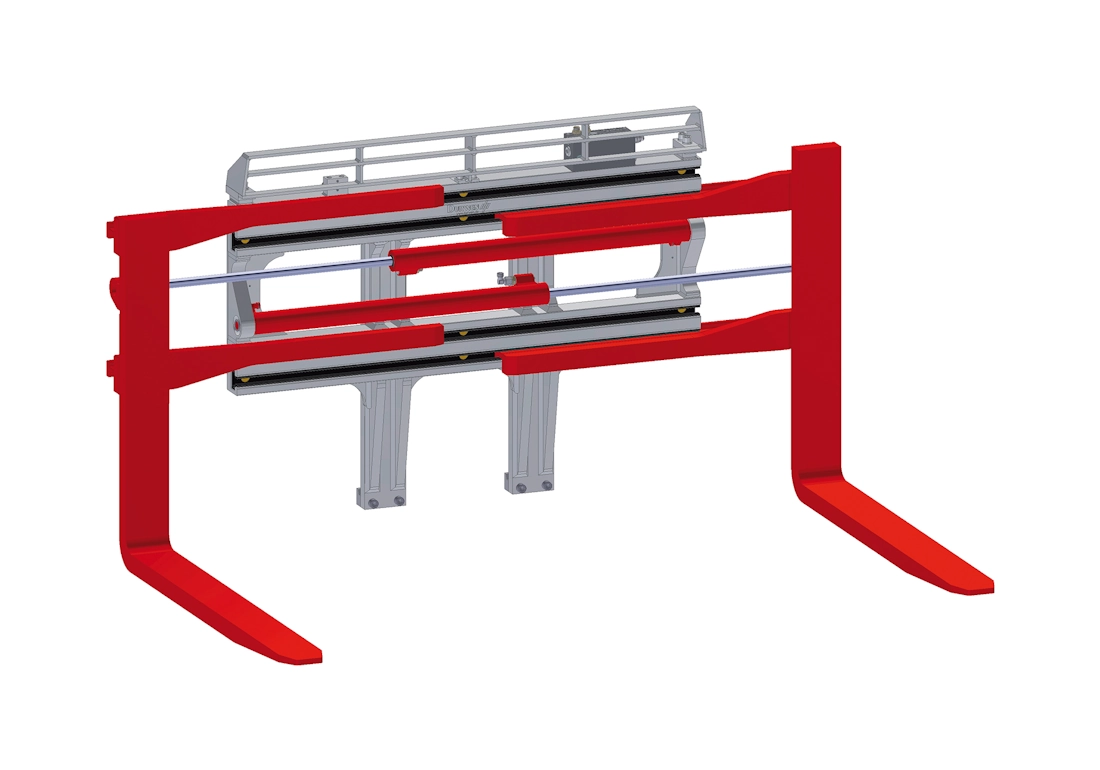

Pozycjoner ZVP-H rozstawia widły szeroko poza obrys karetki. Jest idealnym urządzeniem do transportu długich ładunków oraz bardzo szerokich palet. Dzięki zwiększonemu prześwitowi między dolną krawędzią osprzętu a podłożem, karetka osprzętu znajduje się nad podporami wózka reach truck. Dzięki specjalnej wersji tego modelu pod wózki z masztami wysuwnymi nie dochodzi do utraty wysokości podnoszenia. Urządzenie nie służy do chwytania.

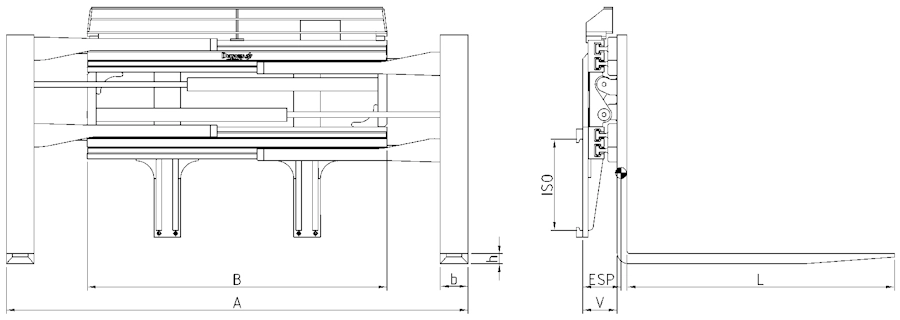

Typ	Udźwig kg/mm LC	Sugerowany udźwig kg/mm LC	ISO	B mm	A zakres otwarcia zewn. mm	Widły b x h x L mm	V mm	ESP mm	Waga kg
ZVP 15-H	1500/500	1,0-1,5/500	II	1150 1200 1250 1350	560-1880 560-1930 560-1980 560-2080	100x45x1200	159	215 213 210 205	530 540 545 560
ZVP 25-H	2500/600	1,6-2,5/600	II	1150 1200 1250 1350	560-1880 560-1930 560-1980 560-2080	125x50x1200	159	220 218 215 210	580 590 595 610

1 funkcja hydrauliczna (2 funkcje hydrauliczne przy zintegrowanym przesuwie)
wyposażony w węże i szybkozłączki od strony osprzętu
krata ochronna – patrz wyposażenie dodatkowe
przesuw zintegrowany na zapytanie
urządzenie nie służy do chwytania
zestaw służący do zmiany grubości przed karetką 760,- Euro (grubość możemy zmieniać max o 50 mm)

elektrozawór – dopłata 1.120,- Euro (12 V, 24 V, 48 V, 80 V – należy podać napięcie)
maksymalna długość wideł przy typ ZVP-H 1200 mm, inne długości na zapytanie
widły z obniżonymi grzbietami do ZVP 15 lub ZVP 25 – na zapytanie
krata ochronna ładunku typ LS-K – patrz strona 239

Ważna informacja: Wózek musi być wyposażony w zabezpieczenie zapobiegające uderzeniu wideł pozycjonera o boczne podpory wózka. Oznacza to, że funkcja pozycjonowania i przesuwu bocznego musi być zablokowana, gdy karetka znajduje się między podporami wózka. Design karetki wózka musi być przystosowany do zamontowania pozycjonera. Firma Durwen posiada w ofercie zestaw przejściowy, który można zastosować między karetką wózka a dodatkowym osprzętem. Ten dodatkowy zestaw może się przydać w celu ulokowania wszystkich elementów karetki w ramach osprzętu i umożliwi bezkolizyjne działanie całego zestawu. Max rozszerzenie do 50 mm.
