Opis produktu

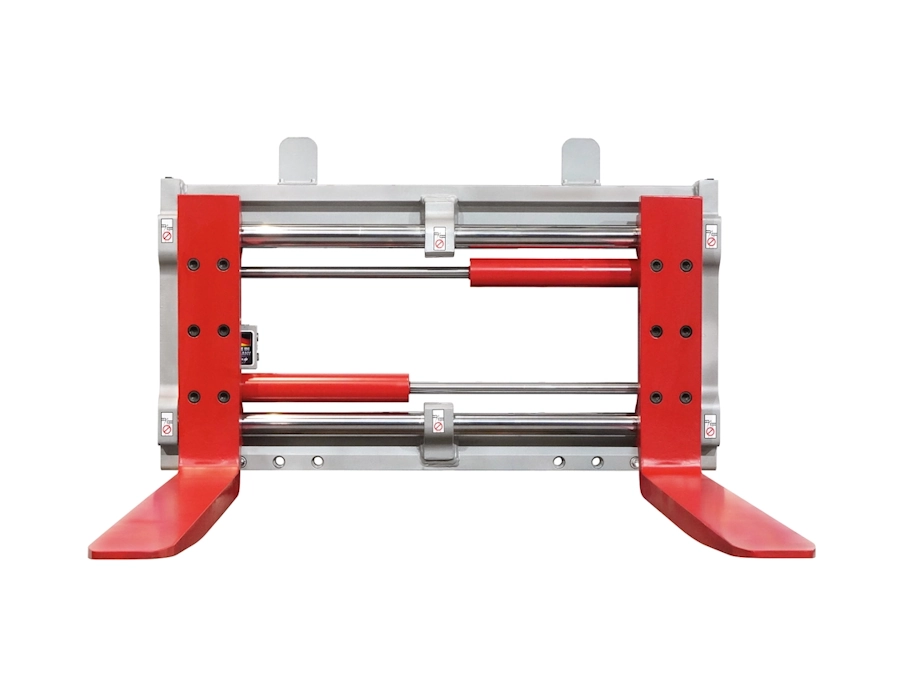

Pozycjoner wideł typ ZVW-G składa się ze stabilnej ramy wraz z umieszczonymi w środku prowadnicami. Przesuw boczny jest zależny od zakresu pozycjonowania. Wyposażony w widły przykręcane. Pozycjoner ten nadaje się również do węższych karetek. Możliwe jest zastosowanie standardowych wideł zawieszanych zgodnych z normą ISO 2328.

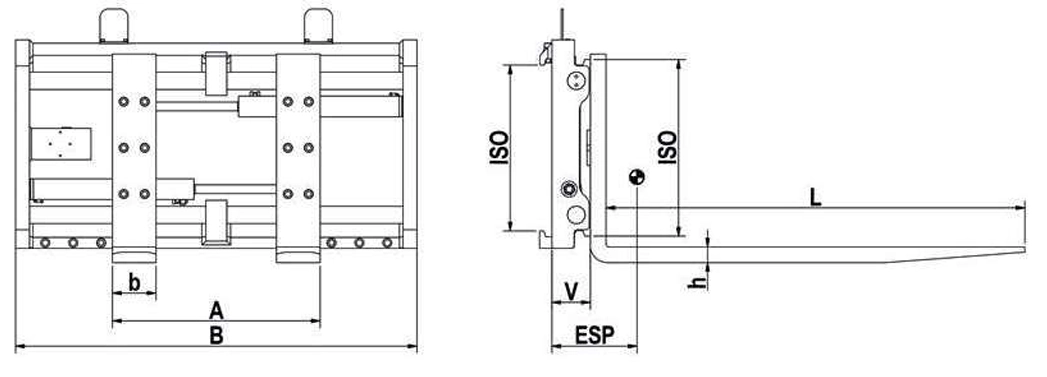

| Typ | Udźwig kg/mm LC | Sugerowany udźwig wózka LC mm | ISO | B mm | A mm zewn. | Widły b x h x L mm | V mm | ESP mm | Waga kg |
|---|---|---|---|---|---|---|---|---|---|
| ZWW 16-G* | 1600/500 | 1,0–1,6/500 | 850 | 300–730 | 100x40x1200 | – | 239 | 227 | |
| 980 | 300–860 | 232 | 240 | ||||||
| 1040 | 300–920 | 228 | 244 | ||||||
| ZWW 20-G* | 2000/500 | 1,8–2,0/500 | 850 | 300–730 | 100x45x1200 | – | 255 | 245 | |
| 980 | 300–860 | 249 | 252 | ||||||
| 1040 | 300–920 | 245 | 257 | ||||||
| 1150 | 300–1030 | 240 | 264 | ||||||
| ZWW 25-G* | 2500/500 | 2,5/500 | II | 980 | 320–880 | 120x40x1200 | 107 | 261 | 261 |
| 1040 | 320–940 | 257 | 266 | ||||||
| 1150 | 320–1050 | 250 | 275 | ||||||
| 1200 | 320–1100 | 247 | 280 | ||||||
| 1350 | 320–1250 | 238 | 292 | ||||||
| ZWW 28-G* | 2500/600 | 2,5/600 | II | 1040 | 325–945 | 125x45x1200 | 107 | 275 | 286 |
| 1150 | 325–1055 | 268 | 295 | ||||||
| 1200 | 325–1105 | 260 | 300 | ||||||
| 1350 | 325–1255 | 238 | 311 |
*przy widłach dłuższych niż 1600 mm zwiększa się przekrój
| Typ | Widły b x h mm |
|---|---|
| ZWW 16-G | 100×50 |
| ZWW 20-G | 100×50 |
| ZWW 25-G | 120×50 |
| ZWW 28-G | 125×50 |
- 2 funkcje hydrauliczne
- wyposażone w węże i szybkozłączki
- wyposażony w przesuw zależny, zależny od zakresu rozstawu
- w standardzie widły przykręcane
- krata ochronna / listwa ochronna – patrz strona 240
- urządzenie nie służy do chwytania między widłami
- w momencie zamówienia należy określić, czy pozycjoner ma być z przesuwem czy bez
- możliwość zastosowania również wideł zawieszanych ISO 2328
