Pozycjoner wideł RZV-IG

Opis produktu

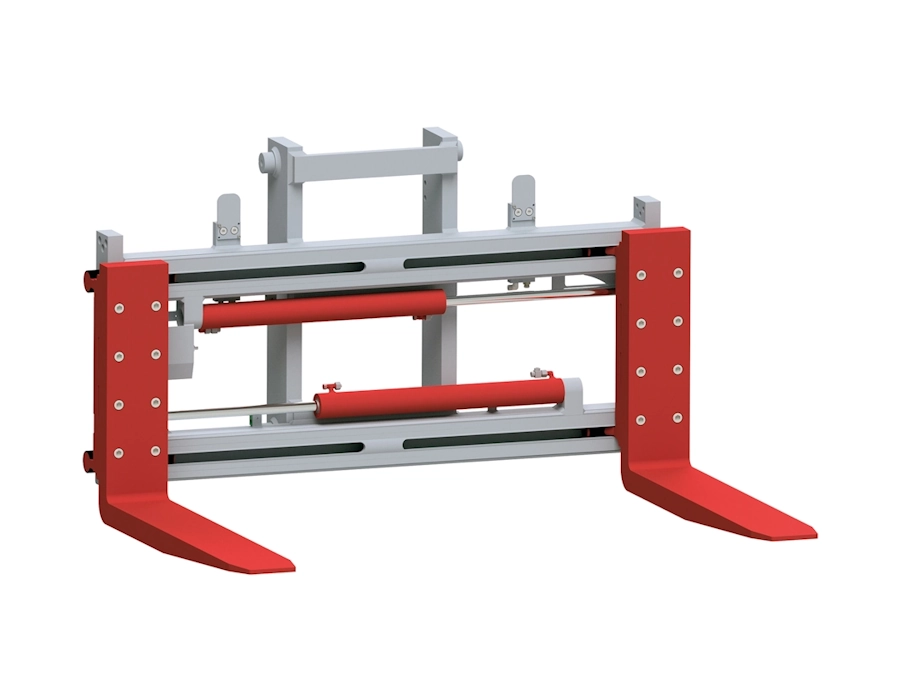

Pozycjoner wideł RZV-IG z widłami przykręcanymi posiada stabilne okrągłe prowadnice, po których poruszają się nośniki wideł. Przesuw realizowany przez zawór jest zależny od zakresu pozycjonowania wideł. Osprzęt może pracować również z widłami zawieszanymi ISO 2328 o długości maksymalnie 2400mm. Bezpieczeństwo pracy zapewnia bardzo dobra widoczność przez urządzenie. Możliwość obsługi palet EURO wzdłuż. Kompaktowa budowa urządzenia zapewnia korzystne wartości udźwigów krańcowych. W zakres dostawy zintegrowanego pozycjonera wchodzą: boczne ścianki, trzpienie rolkowe oraz mocowanie kotwiczki łańcucha.

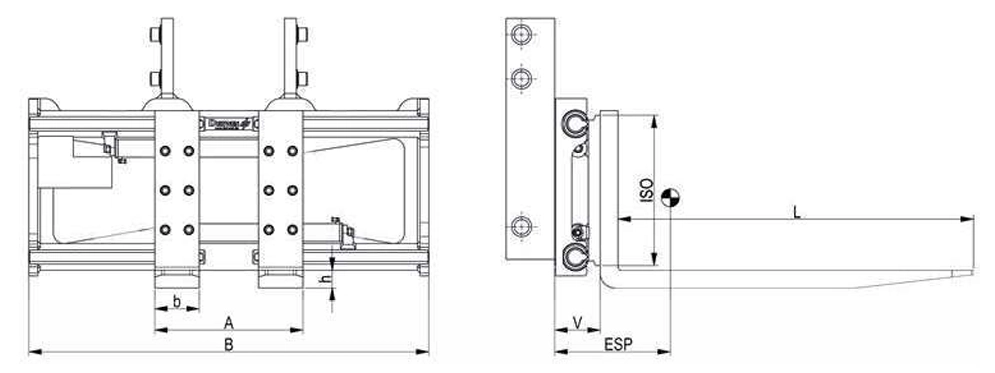

Typ	Udźwig kg/mm LC	Sugerowany udźwig kg/mm LC	ISO	B mm	A mm	Widły b x h x L mm	V mm	ESP mm	Waga kg
RZV 16-IG*	1600/500	1,0–1,6/500		850	470–910	100x40x1200	–	255	215
				980	470–1040			250	225
				1040	470–1100			250	235
RZV 20-IG*	2000/500	1,8–2,0/500	II	850	470–910	100x45x1200	–	280	225
				980	470–1040			270	240
				1040	470–1100			265	245
				1150	470–1210			265	250
RZV 25-IG*	2500/500	2,0/600–2,5/500	II	980	490–1060	120x40x1200	126	270	245
				1040	490–1120			270	255
				1150	490–1230			270	260
				1350	490–1430			265	270
RZV 28-IG*	2500/600	2,5/600	II	1040	495–1125	125x45x1200	–	295	273
				1150	495–1235			290	295
				1350	495–1435			285	305

*przy widłach dłuższych niż 1600 mm zwiększa się przekrój

Typ	Widły b x h mm
RZV 16-IG	100×50
RZV 20-IG	100×50
RZV 25-IG	120×50
RZV 28-IG	125×50

2 funkcje hydrauliczne
Bez węży i szybkozłączy
Przesuw boczny zależny od zakresu pozycjonowania
Można zastosować widły zawieszane ISO 2328 oraz widły przykręcane

Urządzenie bez wideł
W momencie zamówienia należy podać szerokość wideł
W cenie: boczne ścianki, mocowanie kotwiczki łańcucha oraz trzpienie rolkowe (bez rolek)
Przy zamówieniu należy podać dokładne informacje: rysunek karetki, model wózka oraz model masztu
Waga własna, punkt ciężkości oraz grubość urządzenia nie uwzględniają danych bocznych ścianek
